波形護欄高速公路護欄路側護欄上游端頭詳解

安裝護欄端頭在路側護欄中是一種很常見的護欄分段方式，波形護欄板的端頭，并不僅僅是一段護欄的開頭或者結尾，它的存在與人們的行車及生命安全息息相關，是為我們安全出行保駕護航的“生命護欄”！

一段完整的路側護欄有兩個護欄端頭，分為起始端和結尾端。今天就來說一下路側護欄的起始端：上游端頭，因為護欄板的安裝是有一部分錨入地下的，所以也叫地錨式端頭。

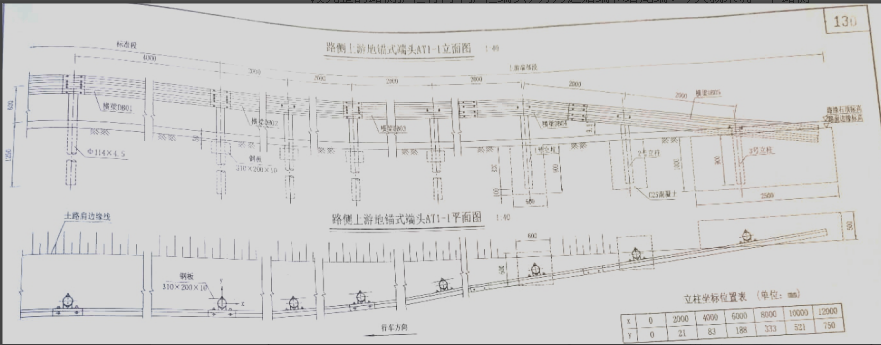

如下圖所示：

B級護欄地錨端頭

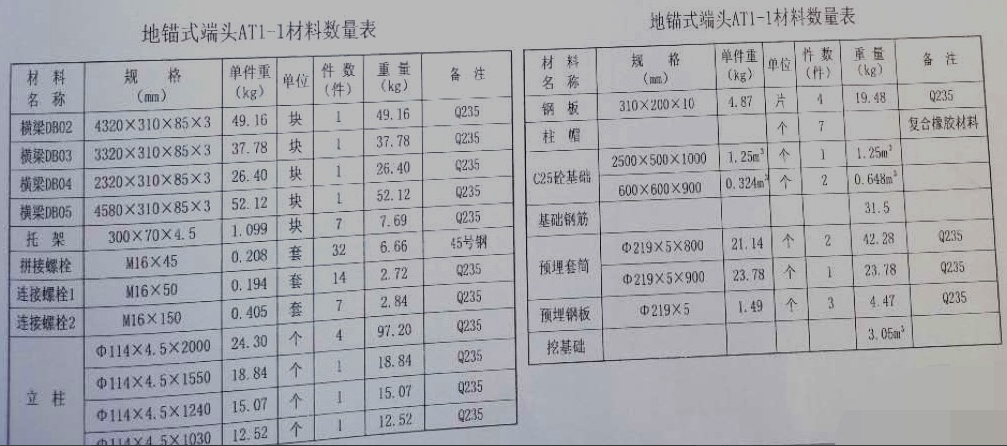

地錨端頭由多種規格的波形護欄和立柱組成，其中常見的配比組成材料如下圖：

護欄板使用及安裝：

護欄板代號DB02 規格4320*310*85*3 常規護欄板，兩米間距加強，連接護欄標準段；

護欄板代號DB03 規格3320*310*85*3 特殊長度三米板，一米處打孔安裝；

護欄板代號DB03 規格2320*310*85*3 特殊長度兩米板，中間折彎，以連接地錨端頭板；

護欄板代號DB03 規格4580*310*85*3 特殊長度加長板，部分護欄板錨入地下；

立柱使用及安裝：

根據護欄板的安裝位置設定立柱的高度

立柱  規格 114*4.5*2000  連接護欄板DB02和DB03，連接方式為托架式；

立柱  規格 114*4.5*1550  連接護欄板DB04，連接方式為托架式；

立柱  規格 114*4.5*1240  連接護欄板DB05，連接方式為托架式；

立柱  規格 114*4.5*1030  連接護欄板DB05，連接方式為托架式，直接埋入地下。

  以上是一個完整的上游地錨式護欄端頭所用到的所有規格的護欄板和立柱，實際規格用量需根據圖紙詳細計算。
